Lưới lọc tia (Grids) là gì?

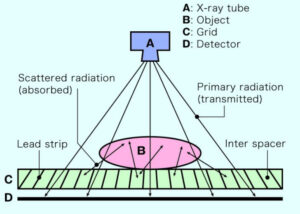

Khi bức xạ sơ cấp đi qua một đối tượng trong quá trình chụp ảnh bằng tia X, chắc chắn sẽ tạo ra bức xạ tán xạ do các chất khác nhau trong đối tượng gây ra. Khi bức xạ tán xạ chiếu tới phim, nó sẽ làm nhạy cảm ngay cả những vùng không nên nhạy cảm. Điều này tạo ra sương mù phóng xạ trên phim và làm giảm độ tương phản, làm giảm chất lượng chẩn đoán của tia X. Một lưới, tên chính thức là Lưới chống tán xạ, hoạt động như một bộ lọc, loại bỏ hiệu quả bức xạ tán xạ trước khi nó đến phim.
IEC60627/Ed.3 (Thiết bị tạo ảnh X-quang chẩn đoán – Đặc điểm của lưới chống tán xạ cho mục đích chung và chụp nhũ ảnh) chỉ định nghiêm ngặt quy trình kiểm tra để thu được các đặc tính vật lý như Hệ số phơi sáng lưới (B), Độ chọn lọc của lưới (Σ), Độ tương phản Tỷ lệ cải thiện (K) và Hệ số cải thiện hình ảnh (Q).

Cấu trúc lưới

Một lưới bao gồm vật liệu truyền tia X cao và vật liệu hấp thụ tia X cao, mỗi cái được sắp xếp luân phiên và đều đặn. Lưới MS X-Ray sử dụng các dải nhôm hoặc sợi quang có độ dày 0,1 – 0,25 mm làm vật liệu truyền và các dải chì có độ dày 0,020 – 0,050 mm làm vật liệu hấp thụ tia X.
Những dải này được dát mỏng, nung và hóa rắn. Sau đó, bề mặt của bảng nhiều lớp được làm nhẵn đồng đều và tỷ lệ được cố định. Sau khi tỷ lệ được cố định, bảng trở thành chất bên trong của lưới và sau đó được bao phủ và hoàn thiện. Lưới MS X-Ray được kiểm tra cẩn thận nhiều lần và thử nghiệm trong các điều kiện lâm sàng để đảm bảo độ chính xác và chất lượng.

Vật liệu giữa các miếng đệm
Nhôm hoặc nhựa sợi được sử dụng chủ yếu cho các miếng đệm; nhựa tổng hợp cũng được áp dụng. Gỗ thường được sử dụng làm vật liệu liên kết trong quá khứ.
Chúng tôi thường được hỏi về “Lưới sợi carbon”. Chúng tôi tin rằng việc sử dụng sợi carbon làm vật liệu giữa các miếng đệm là không thực tế vì rất khó để xử lý và kiểm soát độ dày đồng nhất. Điểm hấp dẫn của sợi carbon là đặc tính hấp thụ thấp. Liên quan đến đặc tính quan trọng này, sợi carbon được sử dụng làm vật liệu che phủ cho MS X-Ray Grids.

Thông số kỹ thuật lưới

 Mật độ (Dải tần số)

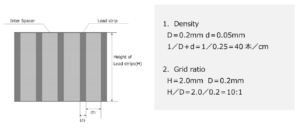

Điều này đề cập đến số dải hấp thụ tia X trên 1 cm (Hình.1). Lưới MS X-Ray có sẵn với mật độ 34, 40, 60 và 80 dòng trên 1 cm theo thông số kỹ thuật tiêu chuẩn. Mật độ lưới càng cao, hình ảnh phim càng đẹp, với các đường lưới ít nhìn thấy hơn. Khi phần mềm loại bỏ đường kẻ ô vuông được sử dụng trong quá trình chụp ảnh Máy dò Bảng phẳng (FPD), các ô lưới có mật độ thấp chính xác, chẳng hạn như ô lưới 40 đường kẻ/cm, là những lựa chọn phổ biến. Lưới mật độ cao, chẳng hạn như lưới 80 dòng/cm, rất hữu ích cho việc chụp ảnh mà không cần phần mềm loại bỏ đường lưới. Ngoài ra, chúng tôi có thể cung cấp mật độ tùy chỉnh phù hợp với độ cao pixel của từng hệ thống FPD.

Tỷ lệ lưới

Nói một cách đơn giản, tỷ lệ lưới là độ dày của lưới (Hình 1). Lưới càng dày thì hình ảnh trên phim càng sắc nét nhưng khả năng truyền tia X càng thấp. Do đó, trong trường hợp đầu ra tia X (điện áp) cao, lưới tỷ lệ cao hơn (dày hơn) được sử dụng. Trong trường hợp đầu ra tia X thấp, lưới tỷ lệ thấp hơn (mỏng hơn) được ưu tiên.
Lưới tỷ lệ 3:1 đến 6:1 được khuyến nghị cho đầu ra tia X thấp và tỷ lệ trên 8:1 được khuyến nghị cho đầu ra tia X cao. Chúng tôi cung cấp một loạt các tỷ lệ từ 3:1 đến 16:1 như thông số kỹ thuật tiêu chuẩn.

Tập trung

Đây là khoảng cách từ ống tia X đến mặt tới của lưới điện. Lý tưởng nhất là sử dụng lưới có khoảng cách tiêu cự thích hợp tuân theo khoảng cách chụp ảnh X quang. Nếu sử dụng lưới có khoảng cách tiêu cự khác với khoảng cách chụp X quang thực tế, thì một phần bức xạ sơ cấp cần thiết để tạo ra hình ảnh phim cũng bị hấp thụ cùng với bức xạ tán xạ, tạo ra hình ảnh phim không đủ phơi sáng.

Lựa chọn lưới MS X-Ray

Thông số kỹ thuật được đề xuất

 Sử dụng mật độ Tỉ lệ FFD nhận xét
Cổ 40L/cm2 8:1 120cm Ở 70Kv
Ngực 40L/cm2 10:1 200cm Ở 120Kv
Cái bụng 40L/cm2 8:1 100cm Ở 90Kv
Cả ngực và bụng 40L/cm2 8:1 150cm Ngực 180cm (F2)
Bụng 120cm (F1)
Cả chỉnh hình và ngực 40L/cm2 8:1 120cm Ngực 150cm (F2)
Chỉnh hình 100cm(F1)

■ Đây là những ví dụ điển hình. Có thể thay đổi để phù hợp với từng trường hợp.
■ Nếu sử dụng 1 lưới cho 2 mục đích thì F1/F2 nên là +/-30cm.

Mẹo chọn mật độ
Khi chọn lưới chất lượng cao, điều quan trọng nhất cần tìm là lấy nét chính xác và độ tương phản đồng đều.
Tùy thuộc vào tỷ lệ hàm lượng chì, chúng tôi khuyên bạn nên chọn tỷ lệ cao hơn khi sử dụng lưới mật độ cao hơn.
Ví dụ: tỷ lệ 10:1 được khuyến nghị ở 60 dòng/cm và tỷ lệ 8:1 được khuyến nghị ở 40 dòng/cm. Tỷ lệ hàm lượng chì gần như giống nhau theo cả hai thông số kỹ thuật.

Các loại lưới khác

Lưới song song

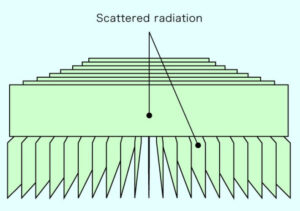

Lưới song song là lưới trong đó các mặt phẳng của các dải hấp thụ song song với nhau và vuông góc với mặt tới. Các lưới song song dễ bị hiện tượng gọi là giới hạn. Điều này là do các dải hấp thụ vuông góc che chắn không chỉ bức xạ tán xạ mà cả bức xạ sơ cấp. Khi xảy ra hiện tượng cắt hình, độ tương phản cao được duy trì ở trung tâm của hình ảnh, nhưng hình ảnh trở nên mờ hoặc mờ về phía các cạnh. Khoảng cách thực tế giữa ống và lưới càng nhỏ thì giới hạn càng lớn.
Các lưới song song chiếm dưới 10% tổng số Lưới MS X-Ray được sản xuất, nhưng có thể được đề xuất cho các trường hợp đặc biệt như tạo ảnh ở khoảng cách xa (trên FFD200cm) và tạo ảnh phân chia. Lưới song song là lựa chọn phổ biến hơn trước khi lưới tập trung được phát triển.

Mẹo Sử Dụng Lưới Song Song
Khoảng cách phim tiêu cự (FFD) tối ưu cho mỗi lưới được chỉ định trên nhãn bằng dấu sau: ∞.
Như đã đề cập ở trên, hiện tượng cắt là không thể tránh khỏi khi tạo ảnh với các lưới song song và các lưới này chỉ được sử dụng để tạo ảnh ở khoảng cách xa (trên FFD200 cm), tạo ảnh phân chia và các trường hợp đặc biệt khác.

Lưới chéo

Lưới chéo là một lưới bao gồm hai lưới tuyến tính được xây dựng theo cách sao cho hướng của các dải hấp thụ của chúng tạo thành một góc. Loại lưới này được phân thành hai loại: Lưới chéo trực giao trong đó hướng của các dải hấp thụ tạo thành một góc 90° và Lưới chéo chéo trong đó hướng của các dải hấp thụ tạo thành một góc khác 90°.

Lưới Kích Thước Dài

Lưới kích thước dài được sử dụng cho hình ảnh xem rộng chẳng hạn như toàn bộ chân và toàn bộ cột sống.
Lưới kích thước dài được tạo ra bằng cách kết hợp một số lưới có kích thước thông thường có các dải được kết nối chính xác theo cùng một hướng. Các chất bên trong được kết nối sau đó được phủ một lớp vỏ nhôm và sơn. Kết quả là hình ảnh ở chế độ xem rộng xuất hiện được kết nối đầy đủ.
Mitaya có thể cung cấp lưới ô vuông khổ dài với các thông số kỹ thuật sau: 60 dòng/cm tỷ lệ 8:1-14:1, 40 dòng/cm tỷ lệ 6:1-8:1 và 34 dòng/cm tỷ lệ 5:1-12: 1, với kích thước lên tới 400 x 1095mm. Chúng tôi đặc biệt khuyến nghị các tùy chọn “Loại nắp” hoặc “Có khung” để bảo vệ các lưới có kích thước dài như vậy.
[Ví dụ] 10 x 36: Ba lưới 10 x 12 được kết nối. (2 kết nối)

Lưới chụp nhũ ảnh

Lưới chụp nhũ ảnh là một lưới tập trung được thiết kế dành riêng cho chụp nhũ ảnh.

Các vấn đề về hình ảnh tiềm ẩn

Cắt

Hiện tượng điểm cắt, trong đó hình ảnh trở nên mờ hoặc mờ về phía các cạnh, xảy ra khi khoảng cách phim tiêu cự (FFD) được đặt trái ngược với FFD được chỉ định cho mỗi lưới. Đây là một rủi ro đặc biệt với dầm song song.
Giới hạn ứng dụng được chỉ định cho từng lưới, theo thông số kỹ thuật riêng của từng lưới. Giới hạn ứng dụng này cho thấy phạm vi mà FFD có thể được điều chỉnh sẽ giới hạn mức giới hạn ở mức 40% hoặc ít hơn.
 Việc sử dụng “Bucky” gây ra các biến chứng tiềm ẩn hơn nữa có thể dẫn đến việc cắt bỏ. Điều này là do chuyển động ngang của lưới xảy ra khi sử dụng “Bucky”.
Chúng tôi thực sự khuyên bạn nên đặt FFD trong giới hạn ứng dụng được chỉ định cho từng lưới để đảm bảo chất lượng hình ảnh tốt nhất có thể.

Tính không đồng nhất của hình ảnh

Tính không đồng nhất của hình ảnh, thường được gọi là “Moire”, là hình ảnh rìa đôi khi xảy ra do sự khác biệt giữa mật độ lưới và cao độ của các đường quét của máy dò. Khi sự khác biệt này trở nên nhỏ hơn, hình ảnh rìa trở nên lớn hơn.

CR
Các đường quét trong Chụp X quang Điện toán (CR) là tuyến tính. Cách dễ dàng để loại bỏ “Moire” là thiết lập hệ thống CR và lưới tia X theo hướng trực giao. Ngoài ra, việc điều chỉnh mật độ lưới và/hoặc cao độ của các đường quét của hệ thống CR và đặt lưới theo hướng nghiêng so với các đường quét đều là những phương tiện hiệu quả để loại bỏ “Moire”.
FPD
Các dòng quét của Máy dò phẳng (FPD) bao gồm các điểm ảnh. “Moire” xuất hiện và trở nên lớn hơn tùy thuộc vào sự khác biệt giữa cao độ pixel và các đường lưới. Tần suất của sự khác biệt này gây ra “Moire” có thể nhìn thấy được. Gần đây, phần mềm loại bỏ “Moire” thường được sử dụng, vì vậy điều quan trọng là phải chọn mật độ lưới do nhà sản xuất FPD khuyến nghị.

Sự khác biệt theo chiều ngang của hình ảnh

Nguyên nhân chính của sự khác biệt theo chiều ngang của hình ảnh là sự sai lệch giữa ống tia X và bề mặt lưới. Khi sự cố này xảy ra, chúng tôi khuyên bạn nên kiểm tra hệ thống để đảm bảo căn chỉnh chính xác.
Tuy nhiên, sự khác biệt theo chiều ngang của hình ảnh đôi khi là kết quả của sự biến dạng lưới do sử dụng lâu ngày. Để xác định xem đây có phải là nguyên nhân gây ra sự cố
hay không, chúng tôi khuyên bạn nên thực hiện thử nghiệm đơn giản này: Tạo hai hình ảnh, một ở vị trí bình thường và một ở vị trí lộn ngược xuống. Nếu vấn đề xuất hiện một cách đối xứng, thì đó có thể là vấn đề với lưới điện.
